液体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。
| 一 型号及规格组成 |
 1.WTY系列温度计编号规则 |
| 2.WTY系列温度计编号说明 |
| ① 编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写， |
|
“/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系 |
|
约定其它代号。 |
|
② 编号****节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功 |
|
能组合”，其中防震、电接头和最高指示三者之间只能选择一种功能，防爆与电接头两者功能 |
|
也不能组合。 |
| ③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、 |
| 热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M |
| 的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传 |
| 温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。 |
| 铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。 | |
| 二 规格与参数 |
|
| 1.基本技术参数 |
|
环境温度：-10～+55℃ 相对湿度：5～95% 指标精确度：1.5级
时间常数：9秒（包聚四氟乙烯时为34秒） 热电阻分度号：Pt100或Cu50
热电阻精度等级：ZBY 301-85 B级 热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯
时为45秒） |
| 2.仪表量程 |
|
含0点量程 |
无0点量程 |
|
-40～80℃ 0～50℃ 0～100℃ 0～150℃
0～200℃ 0～250℃ 0～300℃ 0～400℃
0～500℃ 0～600℃ |
50～100℃ 50～150℃ 100～200℃
150～250℃ 200～400℃ 200～500℃
200～600℃ 300～500℃ 400～600℃ |
| 3.WTY系列温度计功能组合与生产型号一览表 |
|
型 号 |
名 称 |
| 基
本
类
型 |
WTY-1□□□
WTYY-1□□□
WTYZ-10□□
WTYX-10□□
WTYS-1□□□ |
液体压力式温度计

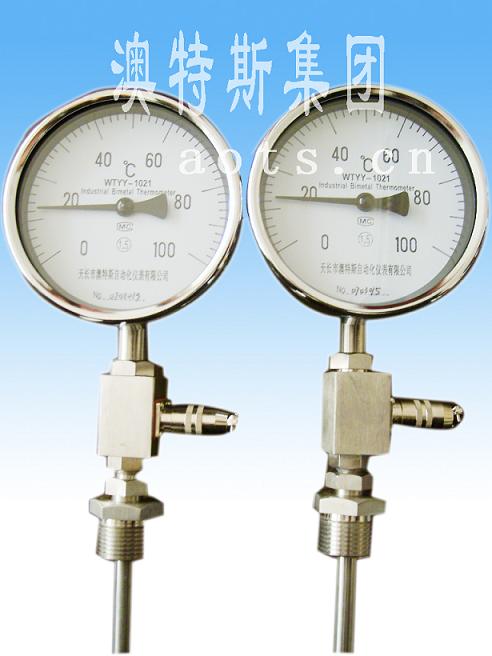

液体压力式热电阻远传温度计
液体压力式防震温度计
液体压力式点接点温度计
液体压力式热电阻温度变送器(4-20mA输出) |
| 功
能
组
合
型 |
WTYY-10□□-X
WTYS-10□□-X
WTYY-10□□-Z
WTYS-10□□-Z
WTYY-1□□□-B
WTYY-10□□-BZ
WTYS-1□□□-B
WTYS-10□□-BZ
WTYY-1□□□-d
WTYY-1□□□-dZ
WTYS-1□□□-d
WTYS-10□□-dZ |
液体压力式带电接点热电阻远传温度计
液体压力式带电接点热电阻温度变送器
液体压力式防震型热电阻远传温度计
液体压力式防震型热电阻温度变送器
液体压力式本安防爆型热电阻远传温度计
液体压力式本安防暴防震型热电阻远传温度计
液体压力式本安防暴型热电阻温度变送器
液体压力式本安防暴防震型热电阻温度变送器
液体压力式隔爆型热电阻远传温度计
液体压力式隔爆防震型热电阻远传温度计
液体压力式隔爆型热电阻温度变送器
液体压力式隔爆防震型热电阻温度变送器 |
| WTY□-1□□□-□F |
液体压力式防腐系列温度计 |
|
三、WTY系列温度计功能特点
防爆液体压力式热电阻远传温度计以及由此派生的系列化温度仪表，克服了传统膨胀式温度计寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化温度仪表。
W T Y □-１□ □ □-□／□ □ □ □ □├─耐 压(常压可不标)
││││ ││ │ │ │ │ │ │ │
││││ ││ │ │ │ │ │ │ └─-附加说明
││││ ││ │ │ │ │ │ └───安装螺纹
││││ ││ │ │ │ │ └-尾长(直径×硬尾长×软尾长)
││││ ││ │ │ │ └──仪表量程℃ ┌ Z→防 震
││││ ││ │ │ └────功能组合─────────────────┼ X→电接点
││││ ││ │ └─────表 面 示 向- ──────────────┐├ F→防 腐
││││ ││ └────表面直径────────┬ 1→Φ60 │├ B→本安型
││││ │└指示方式┬0→单 指 示 ├ 2→Φ80 │└ d→隔爆型
││││ └小型指示 └2→最高指示 ├ 3→Φ100 │┌ 0→轴 向
│││└──仪表功能┬Y→远 传 (Y2→双支电阻) └ 5→Φ150 │├ 1→径 向
││└──液 体 式 ├Z→防 震 (YP→并联式) ┌ X →单接点 └┼ 2→嵌 装
│└───弹性元件 ├X→电接点 ────────┼ X1 →上下限 ├ 3→挂 装
└────温度仪表 └S→变送器 └ X2 →双上限 └ 5→万 向
|
轴向、径向和万向型 |
|
表面直径D（mm） |
φ60 |
φ80 |
φ100 |
φ150 |
|
仪表 |
B |
D1 |
B |
D1 |
B |
D1 |
B |
D1 |
|
|
36 |
68 |
36 |
85 |
36 |
105 |
36 |
155 |
|
WTY
带电接点
温度计
|
/ |
58 |
85 |
65 |
105 |
65 |
105 |
|
|
|
|
|
|
|
|
轴向WTY
温度计
|
径向WTY
温度计
|
万向WTY
温度计
|
WTYY或
WTYX型温度计
（航空插头）
|
WTYY或
WTYX型温度计
（接线盒）
|
WTYY-B或
WTYY-d型
防爆温度计
|
|
嵌装和挂装型 |
|
表面直径D（mm） |
φ80 |
φ100 |
φ150 |
|
仪表 |
B |
D2 |
B |
D2 |
B |
D2 |
|
WTY
非电接点温度计
|
54 |
95 |
54 |
115 |
54 |
165 |
|
WTY
带电接点温度计
|
76 |
95 |
74 |
115 |
74 |
165 |
|
|
|
|
嵌装WTYY温度计
（测温元件上部出线） |
嵌装WTYS或
防爆温度计
|
挂装WTY温度计表头
|
挂装WTYY或WTYX温度计
（表头下部出线）
|
注：1、电接点、热电阻或温度变送器的出线装置一般位于表头下部，变送器出线装置采用防爆接线盒出线装置。
2、嵌装和挂装型隔爆温度计，接线盒必须安放在测温元件上部，严禁放于表头下部。
3、嵌装和挂装本安防爆温度计，接线盒一般安放在表头下部，也可以根据需要安放在测温元件上部。
4、当仪表量程上限大于等于300℃时，安装螺纹由不锈钢材料制造，同时安装螺纹至表头尺寸h=100毫米；当仪表量程上限小于300℃时，安装螺纹由H62黄铜制造h=60毫米。 | | 四.安装螺纹按以下方式表示：
(1). 无固定螺纹：注“无”字；
(2.) 活动内螺纹：在螺纹尺寸前加注“HN”字；
(3). 活动外螺纹：在螺纹尺寸前加注“HW”字；
(4). 固定螺纹：在螺纹尺寸前加注“GD”字；
(5). 卡套螺纹：在螺纹尺寸前加注“K”字；
(6). 固定法兰：在螺纹尺寸前加注“GF”两字；
(7). 可动法兰：在螺纹尺寸前加注“DF”两字；
(8). 卡套法兰：在螺纹尺寸前加注“KF”两字。 |
